عملية الإنتاج

1.أفران الصهر والقابضة

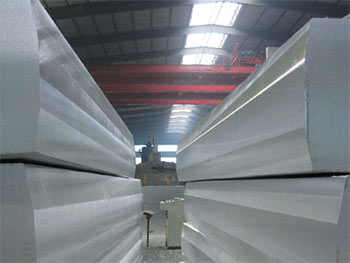

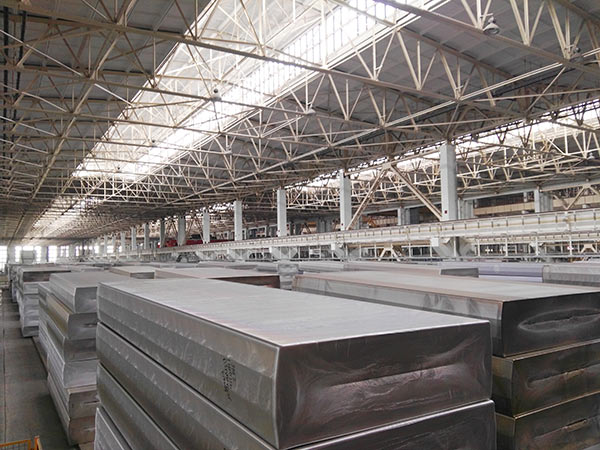

ورشة إنتاج الألومنيوم لوحة المنتجة

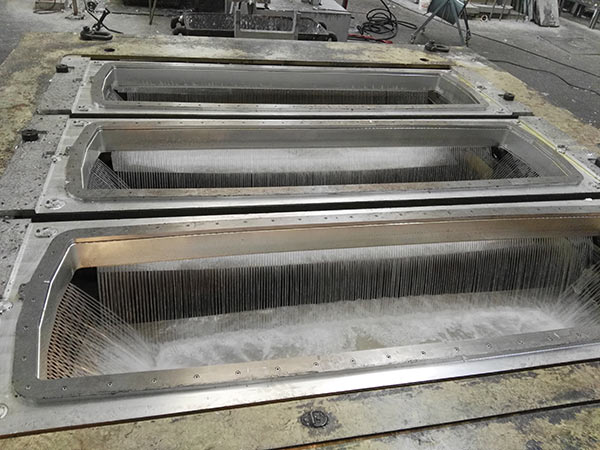

فرن الذوبان هو الهيدروليكية إمالة فرن تسخين الغاز صممه أوتو يونكر وتصنيعها من قبل سوتشو شينتشانغ. جميع آلات الصب اعتماد أحدث جيل من شبه مستمر منخفضة السائل الرأسي رمح صب التكنولوجيا من WAGSTAFF. وهي مجهزة مع ABB في التحريك الكهرومغناطيسي، وقياس الهيدروجين على الانترنت ونظام قياس الخبث على الانترنت. المعاملة على الخط من ذوبان الألومنيوم يعتمد على نظام الغاز على الخط NOVELIS، نظام الترشيح عميق السرير، مرشح لوحة ميتسوي ميتال اليابانية ومرشح أنبوبي، وكفاءة إزالة الغاز تصل إلى 0.12ml/100g-AL، وكفاءة الترشيح تصل إلى 98٪ أو أكثر (الشوائب أقل من 10μm ).

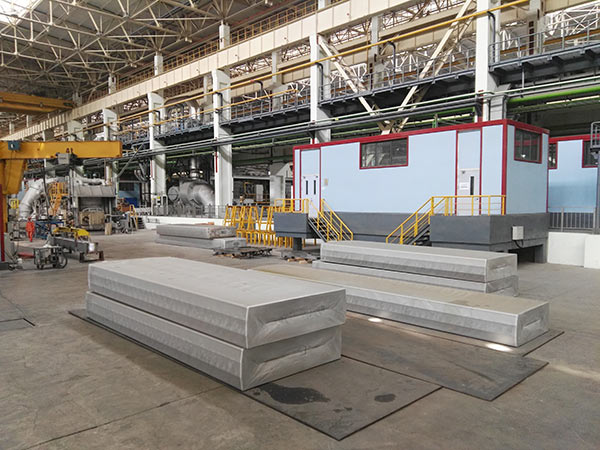

يمكن أن تنتج 1، 2، 3، 5، 6، 7، 8 سلسلة وغيرها من سبائك سبيكة. مواصفات المنتج تغطي جميع المواصفات المحلية السائدة. المنتج الحد الأدنى هو 520mm×1000mm×9150mm، وأكبر منتج هو 640mm×2410mm×9150mm. يمكن أن يصل وزن السبائك القصوى إلى 37.5 طن.

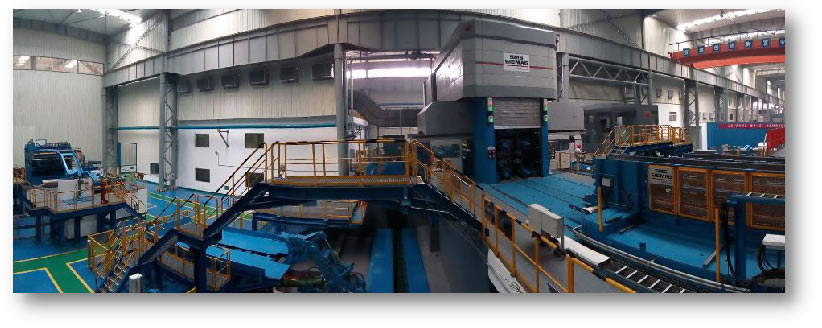

2.Hot Rolling Mesta 1+4 يقف جنبا إلى جنب مطحنة

لوحة الألومنيوم حوض الألومنيوم رسم التفاصيل من لوحة الألومنيوم ورشة عمل لوحة الألومنيوم

يمكن آلة البث المزدوج رأس Sermas الفرنسية في وقت واحد قطع الرأس والذيل في أقصى سرعة من 10 كتل في الساعة. آلة الطحن هو النموذج الأكثر تقدما مع الدقة العالية وتصميم صلابة عالية من اليابان شينغانغ. يتم ترتيب آلة الطحن وآلة المنشار في سلسلة. بعد أن يتم نقل لوح، يتم نقل الرأس والذيل مباشرة إلى آلة طحن #1 من خلال الجدول الأسطوانة لطحن العلوي والجانب، ومن ثم يتم تشغيل الجهاز تحول سبيكة تلقائيا وآلة طحن #2 يكمل الطحن الجانب الآخر. تحسن كبير في كفاءة المنشار والطحن.

الساخنة مشروع المتداول يعتمد 2560mm " 1 +4" الساخنة جنبا إلى جنب مطحنة المتداول، يمكن أن يصل الناتج السنوي من الشريط المدرفلة الساخنة للأوراق المالية 60000t /a أو أكثر، أقصى عرض قطاع 2400mm، وسمك الشريط الحد الأدنى هو 1.8mm. مع مرفق كهربائي متقدم من سيمنز وقياس الملف الشخصي من IMS، ألمانيا، لقد أدركنا التحكم في حلقة مغلقة بين سمك وملف التعريف.

3.بارد المتداول ديفي آلة

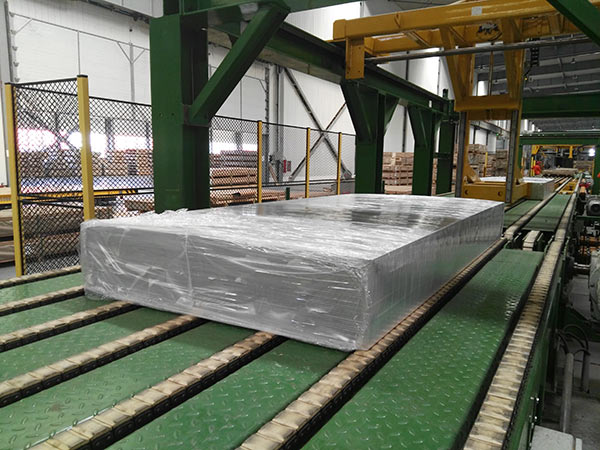

يعتمد مشروع المتداول الباردة الألمانية SMS 2500mm واحد حامل CVC الباردة المتداول طاحونة و2500mm مزدوجة CVC الباردة المتداول طاحونة، عرض الشريط الحد الأقصى 2400mm، الحد الأدنى 900mm، حجم لفائف: لفائف القطر الخارجي الحد الأقصى 2750mm، الحد الأدنى 1200mm. أقصى قوة المتداول هو 20000kN، وسرعة الدوران القصوى: 1800m/min. ومطابقة الألمانية دانييلي 2300mm حافة آلة التشذيب وآلة الحز، الألمانية آلة استقامة Engle، الألمانية Herkules طاحونة، كوريا الجنوبية بوهانغ الحديد والصلب خط التعبئة والتغليف الألمانية فولرت عالية خليج المستودع.

بارد المتداول ديفي آلة

4.الشيخوخة / الفرن الصلب

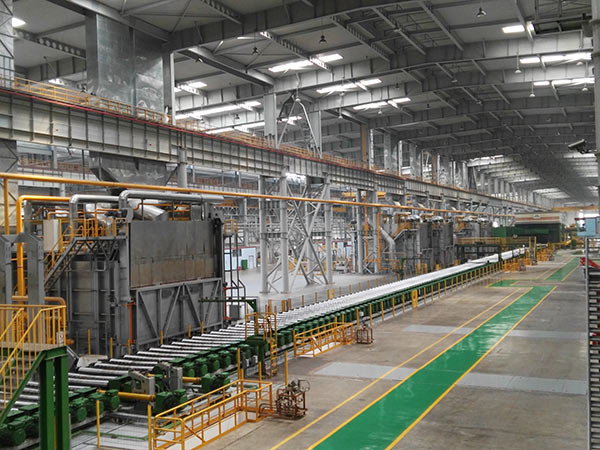

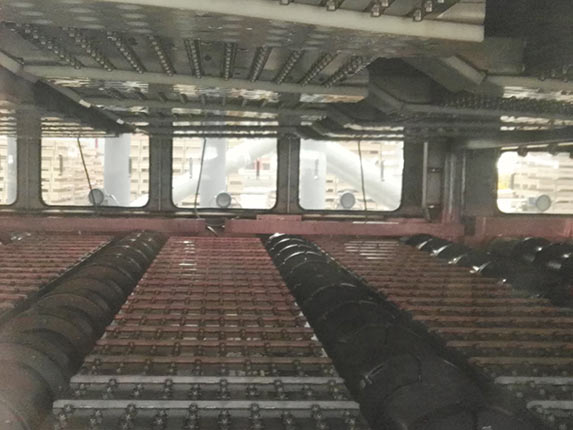

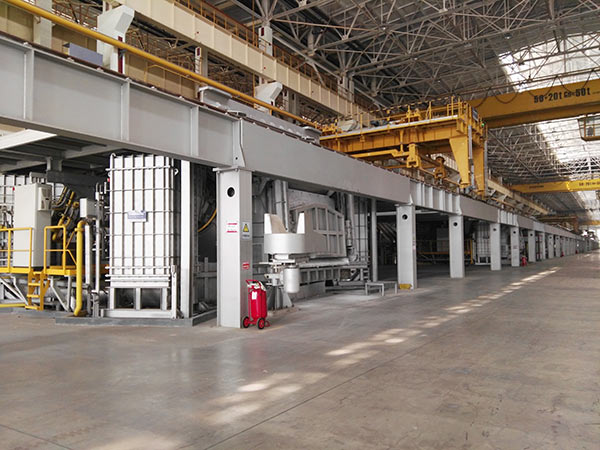

الفرن الصلب 1 الفرن الصلب 2

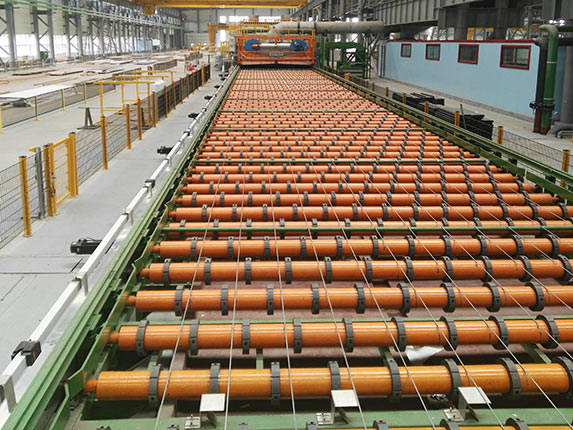

علاج الحل يلعب دورا حيويا في إنتاج سبائك الصلب. في الوقت الحاضر، ينبغي أن جميع الشركات التي تنتج سبائك الألومنيوم الصف لوحات سميكة سميكة اسطوانة اسطوانة الموقد حل أفران المعالجة. ويتكون هذا النوع من الفرن المعالجة الحرارية من جدول الأسطوانة الشحن، فرن معالجة حل، نظام التبريد والتجفيف، والجداول الدوارة التفريغ. يمكن أن تمر ورقتين في نفس الوقت عند معالجة اللوحات الضيقة.

الشيخوخة / الصلب الفرن و T77 الفرن الشيخوخة للوحات سبائك الثابت، وهناك 7 أفران الشيخوخة / الصلب، بما في ذلك 4 مجموعات من 14M و 3 مجموعات من 26m. المعلمات التقنية الرئيسية: الفرن درجة حرارة الإعداد الانحراف ±1°C، الفرن انحراف درجة حرارة الغاز ± 2 درجة مئوية، وناتية درجة حرارة لوحة ±1.5 درجة مئوية.

يمكن للفرن 39m T77 الشيخوخة أداء الشيخوخة ثلاث مراحل على 7055 سبيكة، وتوفير صناعة الطيران مع T7751 لوحات سميكة الألومنيوم مع أفضل أداء الشاملة. المعلمات التقنية الرئيسية: الفرن درجة حرارة الإعداد الانحراف ±1°C، الفرن انحراف درجة حرارة الغاز ±2 درجة مئوية، والتوحيد درجة الحرارة من لوحة هو ±1.5 درجة مئوية، ولوحة واحدة هو ±1°C. حجم لوحة المعالجة: سمك 4MM ~ 250mm، عرض 1000mm ~ 4300mm، طول 2000mm ~ 39000mm، والوزن الأقصى من لوحة واحدة هو 25t.

5.التوتر التسوية وتصويب آلة

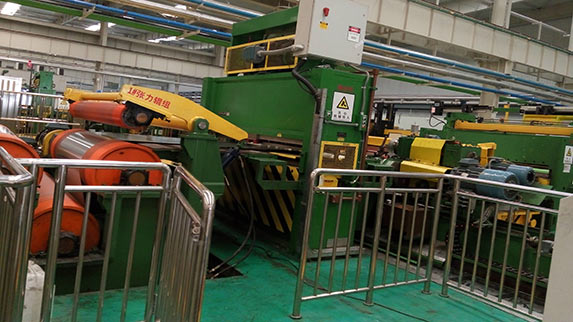

آلة تسوية التوتر والاستقامة التوتر التسوية واستقامة تفاصيل آلة

تتم معالجة لفائف المدرفلة الباردة في قسم التشطيب لمزيد من العملية وفقا لمتطلبات العملاء مثل:

  • - التسوية التوتر لتحسين التسطيح للمادة قبل قطع إلى خط طول للمنتجات ورقة النهائية.
  • - التشذيب الجانب لرقائق الأسهم، لفائف شق وفراغات الدائرة.
  • - تنقش لللفائف المنقوشة أو الملاءات وتشكيل لفة لمنتجات التسقيف.

وقد أدخلت جميع وحدات استقامة تمتد الانحناء 4 لتصويب معظم شرائط سبيكة من سلسلة 1xxx، 3xxx سلسلة، 5xxx سلسلة وسلسلة 8xxx مع أقصى جودة لفائف 30t مع عرض 950mm ~ 2150mm. واحدة من خطوط الإنتاج يمكن تصويب الشريط سمك هو 0.2mm ~ 3.0mm ، والثلاثة الأخرى هي 0.1mm ~ 1.0mm. أقصى سرعة استقامة من خط الانتاج هو 300m / دقيقة.

6.آلة التمدد

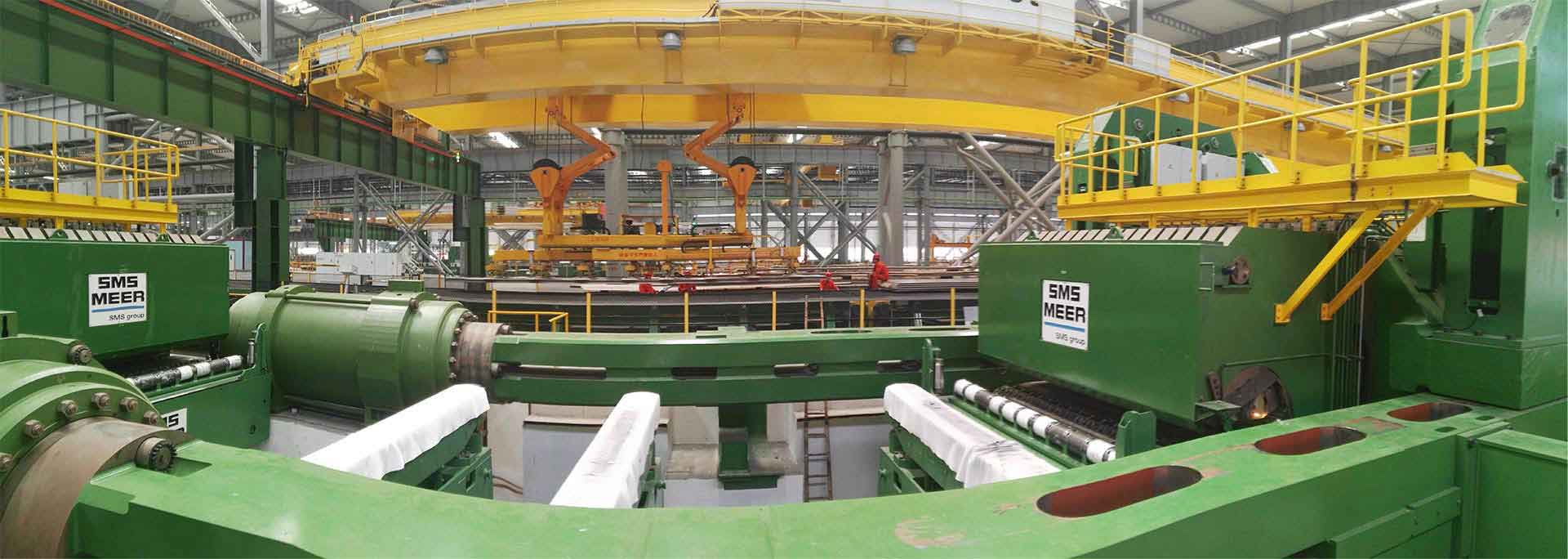

آلة التمدد

لوحات الألومنيوم تمتد الآلات، مجموعة واحدة 100MN، والآخر 40MN، يمكن أن تنتج T351 T451 T651 امتدت ورقة سبائك الألومنيوم.

7.تلميع والفيلم المشمولة الإجراء

لوحات الألومنيوم الانتهاء فقط مطحنة الانتهاء من السطح، وبالتالي، يجب أن تنتج سطح مصقول كما العميل requiremend. سيتم وضع هذه اللوحات على رمح الإرسال أولا، ثم، سيتم إرسالها إلى آلة مصقول للحصول على مصقول. وانضم آلة تغطية filim مع آلة مصقول معا في الجانب النهائي. لذلك سيتم القيام تغطية الفيلم في نفس الوقت بعد لوحة تلميع.

يتم تقديم لوحة تلميع وطلاء خط الانتاج من شركة ديميس ، سويسرا ، ومصقول في قطعة واحدة ، وخشونة السطح Ra = 0.8μm ~ 0.2μm ، ويتم المغلفة مباشرة بعد تلميع. تلميع حجم اللوحة المتاحة: سمك 3 ~ 250mm، عرض 1000mm ~ 2600mm، طول 2000mm ~ 12000mm.

8.قص إلى طول

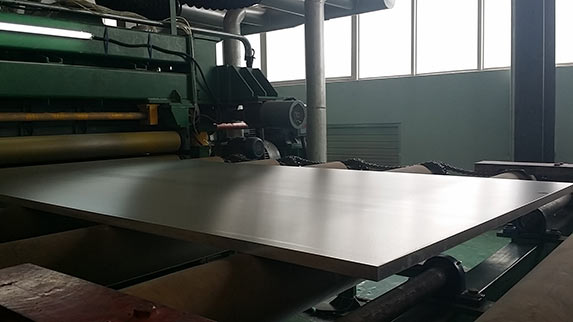

ورقة الألومنيوم صفح ورقة الألومنيوم

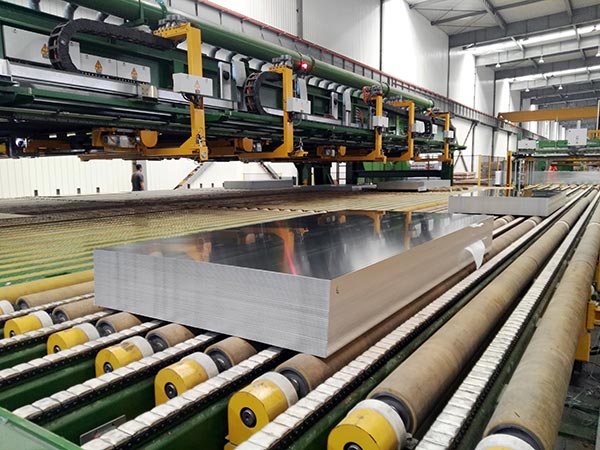

هناك 2 لوحة رقيقة عبر قطاعات خطوط الإنتاج آلة، والمعلمات التقنية الأساسية: قطع قطاع سمك 0.2mm ~ 4.0mm، عرض الشريط 910mm ~ 2650mm، ورقة طول 800mm ~ 12250mm، وقطع سبائك 1xxx ~ 8xxx، قوة الشد Rm80N/mm2 ~ 550N/mm2، قوة العائد RPO.. 2 30N/mm2 ~ 450N/mm2، وينتف السطح السفلي مع الورق، والسطح العلوي هو المغلفة، وأقصى سرعة للوحدة هو 120m/min.

9.الألومنيوم فقي الماس لوحة عملية النقش

شريط واحد، شريط اثنين، شريط ثلاثة شريط و 5 لوحات الألمنيوم مداس بار هي سبائك المتاحة في 1 ***، 3 ***، 5 *** و 6 ****.

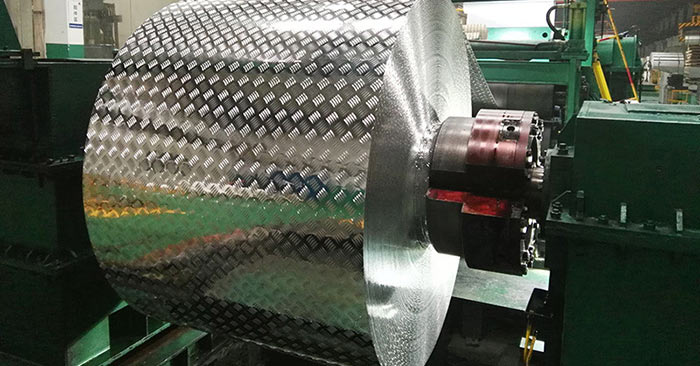

لوح منقوشة من الألومنيوم

10.عملية تلميع مرآة السطح

وقد تم رفع مستوى عملية إعداد مرآة الألومنيوم لتكويد من تلميع الميكانيكية إلى الحلب. وتتركز المنتجات في غير اسيدة 1100، 1060، 1070 لوحات الألومنيوم مرآة عادية. وقد أنتجت شركة Chalco بالفعل 1070 و 1080 مرايا راقية تعتمد على الحليب الساخن.

مرآة لوحة الألومنيوم
